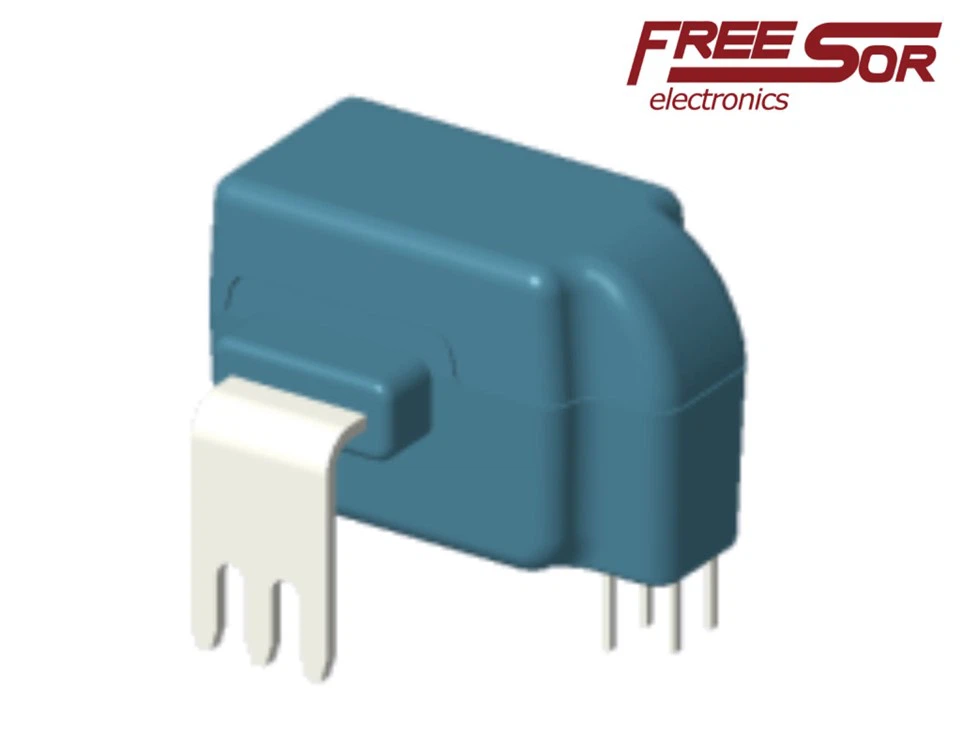

KPLS-XXA/2.5V±0.8V

Name: KPLS-XXA/2.5V±0.8V
Brand: KELI
SKU: 245851443

It is an open-loop current sensor developed by the principle of electromagnetic induction. The built-in temperature drift compensation circuit of the sensor can accurately measure the current signals in the form of DC, AC and pulse when the primary secondary side is electrically isolated. Low power consumption, small size, with excellent frequency response characteristics.

Send Inquiry

Download

Product Introduction

产品特点/Product characteristics

• 集成霍尔技术/Integrated hall technology;

• 频带宽,高速响应(>150kHz)/Wide frequency band, high speed response (>150kHz);

• 绝缘耐压4KV/AC /Insulation voltage 4KV/AC;

• 单电源供电/Single-source power supply;

• `PCB安装/PCB installation

应用/Application

• 光伏逆变器/Photovoltaic inverter;

• 开关电源/Switching Power Supply (SMPS);

• 变频调速系统/Variable frequency speed control system;

• 直流电机驱动/Dc motor drive;

• 电焊机电源/Welding machine power supply

优势/Advantage

• 高精度/High precision;

• 低温漂/Low Temperature Drift;

• 低磁滞/Low hysteresis

标准/Standard

• EN50178

• IEC61326-1:2012

应用领域/Application field

• 工业/industry

产品选型表/Product selection table

型号/Type	额定测量电流(A)/Rated measuring current	测量电流范围(A)/Measuring range
KPLS-10A/2.5V±0.8V	10	±25
KPLS-16A/2.5V±0.8V	16	±40
KPLS-20A/2.5V±0.8V	20	±50
KPLS-25A/2.5V±0.8V	25	±62.5
KPLS-32A/2.5V±0.8V	32	±80
KPLS-40A/2.5V±0.8V	40	±100
KPLS-50A/2.5V±0.8V	50	±125

绝对最大额定值/Absolute maximum ratings

参数/Parameter	符号/Symbol	单位/Unit	值/Value	备注/Notes
电压/Voltage	V_c	V	6.5

隔离参数/Isolation parameters

参数/Parameter

符号/Symbol

单位/Unit

值/Value

备注/Notes

绝缘电压Insulation voltage

V_d

@50HZ,AC,RMS,2mA,1min

外壳材料

Housing material

V0 according to UL94

环境和机械特性/Environmental and mechanical characteristics

参数Parameter	标志symbol	单位unit	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	备注 Notes
工作温度 Operating temperature	T_A	℃	-40		105

存储温度 Storage temperature	T_S	℃	-40		105

质量 Mass	m	g		6.5
标准 Standard	EN50178,IEC61010-1,UL508

1.KPLS-10A/2.5V±0.8V 性能参数/Performance parameter

除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L= 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L = 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±10	-	A
测量电流范围 Measuring range	I_PM		-25	-	25	A
灵敏度 sensitivity	S		-	80	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

KPLS-16A/2.5V±0.8V性能参数/Performance parameter

除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/Value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±16	-	A
测量电流范围 Measuring range	I_PM		-40	-	40	A
灵敏度 sensitivity	S		-	50	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

3.KPLS-20A/2.5V±0.8V性能参数/Performance parameter
除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±20	-	A
测量电流范围 Measuring range	I_PM		-50	-	50	A
灵敏度 sensitivity	S		-	40	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

4.KPLS-25A/2.5V±0.8V性能参数/Performance parameter
除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±25	-	A
测量电流范围 Measuring range	I_PM		-62.5	-	62.5	A
灵敏度 sensitivity	S		-	32	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

5.KPLS-32A/2.5V±0.8V性能参数/Performance parameter
除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±32	-	A
测量电流范围 Measuring range	I_PM		-80	-	80	A
灵敏度 sensitivity	S		-	25	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

6.KPLS-40A/2.5V±0.8V性能参数/Performance parameter
除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±40	-	A
测量电流范围 Measuring range	I_PM		-100	-	100	A
灵敏度 sensitivity	S		-	20	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz

7.KPLS-50A/2.5V±0.8V性能参数/Performance parameter
除特殊说明外 T_A= +25 °C, V_CC = 5 V, R_L = 10 kΩ

T_A = +25 °C, V_CC = 5 V, R_L= 10 kΩ unless otherwise specified

参数 Parameter	符号 Symbol	条件 Conditions	数值/value			单位 Unit
参数 Parameter	符号 Symbol	条件 Conditions	最小值 Minimum value	典型值 Typical value	最大值 Maximum value	单位 Unit
常规指标Conventional index
额定测量电流 Rated measuring current	I_PN		-	±50	-	A
测量电流范围 Measuring range	I_PM		-125	-	125	A
灵敏度 sensitivity	S		-	16	-	mV/A
零点偏置电压 Zero bias voltage	V_OFF	I_P=0	-	2.5	-	V
输出电压 Output voltage	V_OUT	I_P=0~±I_PN	-	V_REF±0.8×I_P/I_PN	-	V
供电电压 Supply voltage	V_CC		4.75	5	5.25	V
电流消耗 Current consumption	I_C	I_P=0	-	10	15	mA
原边导体电阻 Primary conductor resistance	R_IN	T_A=25°C	-	0.1	-	mΩ
输出内阻 Output internal resistance	R_OUT	-	-	2	5	Ω
电阻负载 Resistive load	R_L	I_P=0~±I_PN	5	10	-	kΩ
静态指标/Static index
综合误差Comprehensive error	X_G	T_A=25°C,I_P=0~±I_PN	-	±1	-	%I_PN
综合误差Comprehensive error	X_G	T_A=-40°C~+105°C,I_P=0~±I_PN	-3	±2	3	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PN	-	0.5	1	%I_PN
线性度误差 Linearity error	ε_L	I_P=0~±I_PM	-	1	1.5	%I_PM
灵敏度误差 Sensitivity error	ε_S	T_A=25°C,I_P=0~±I_PN	-1	-	1	%
灵敏度误差 Sensitivity error	ε_S	T_A=-40°C~+105°C,I_P=0~±I_PN	-1.5	-	1.5	%
参考输出电压Reference output voltage	V_REF	T_A=25°C	2.49	2.5	2.51	V
参考输出电压Reference output voltage	V_REF	T_A=-40°C~+105°C	2.48	2.5	2.52	V
零点失调电压 Zero offset voltage	V_OE	T_A=25°C,I_P=0	-10	-	10	mV
零点失调电压 Zero offset voltage	V_OE	T_A=-40°C~+105°C,I_P=0	-20	±10	20	mV
磁滞 hysteresis	V_OH	I_P=±I_PM→0	-	±5	-	mV
动态指标/Dynamic index
阶跃响应时间 Step response time	t_R	di/dt>100A/μs,90%of I_PNto 90% of V_OUT	-	3	-	μs
带宽 bandwidth	BW	-3dB	-	150	-	kHz
